單鍵觸摸開關原理

本文介紹一種用CD4017組成的單鍵觸摸開關，該開關為單觸摸電極控制方式，每觸摸一次電極，開關即動作（開或關）一次，與普通機械開關功能相同，使用非常方便。

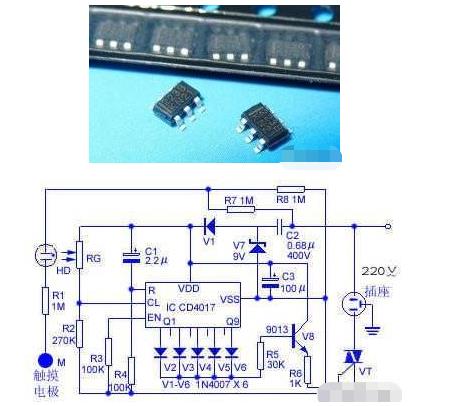

電路原理如附圖所示，其中HD為管式氖泡，它與光敏電阻RG組成“自制光電耦合器”，并與觸摸電極M、R1形成觸摸信號輸入通路。CD4017的Q1、Q3、Q5、Q7、Q9等奇數輸出端分別接二極管V2～V6，當其中之一輸出高電平時，V8導通并觸發雙向可控硅VT導通，接入插座的負載得電工作，此時Q2、Q4…偶數輸出端懸空；反之，當偶數輸出端其中之一為高電平時，V8、VT均截止，插座負載斷電，該觸摸開關剛通電時，因C1、R4微分作用，CD4017自動復位清零，插座為斷電狀態。首次觸摸M后，HD啟輝發光，RG阻值減小，CD4017的CL端變?yōu)楦唠娖剑琎1輸出高電平；而再觸摸一次M后，CD4017計數一次，Q1變?yōu)榈碗娖剑琎2輸出高電平，依次類推，從而實現觸摸開關功能，市電兩輸入線分別通過R7、R8接至觸摸通路，因此無需分相線、零線，均可保證電路正常工作。

元件選擇：C2和VT的耐壓應大于400V，VT的規格可根據負載的功率而定。HD的啟輝電壓應低于100V，V8可用9013，β≥60即可，RG的亮阻應不低于20K，暗阻應大于2MΩ。其余元件可按圖示數據選用。

該開關只要元器件良好、焊接正確無誤，無需調試即可正常工作。整個電路可裝在一只100mm×70mm×50mm的塑料盒中，并將其固定在室內墻壁的適當位置處，觸摸電極可采用10mm×10mm的銅片或印制板的邊角料制作。
